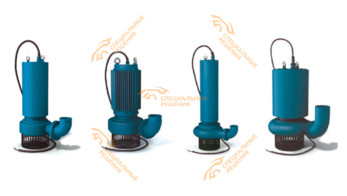

"ГНОМ" - взрывозащищенный. Моноблочный одноступенчатый электронасос для грязной воды

Под заказ
Описание

      Взрывозащищённый передвижной центробежный электронасос типа ГНОМ Ех (далее - электронасос) предназначен для откачивания загрязненных грунтовых и производственных сточных вод температурой до 35 °С с рН=5-10, плотностью до 1100 кг/м3 плотностью твердых частиц не более 2500 кг/м3, содержащих механические примеси до 10 % по массе и максимальным размером до 5 мм, а также с примесями сырой нефти до 10 % по массе, в составе которой может быть до 3 % серы в несвободном состоянии и парафина до 7 %.

      Допускается применение электронасоса, для откачивания в аварийных режимах среды, содержащей до 100% сырой нефти. Продолжительность пребывания, включая работу, в таких средах не более 5 часов в течение срока службы до капитального ремонта.

      Электронасос соответствует взрывозащищенному электрооборудованию группы II с взрывобезопасным уровнем взрывозащиты, температурным классом ТЗ по ГОСТ Р 51330.0-99, видом взрывозащиты - взрывонепроницаемая оболочка подгруппы II В по ГОСТ Р 51330.1-99.

      Маркировка взрывозащиты электронасоса 1ЕхdIIВТЗХ по ГОСТ Р 51330.0-99.

      Электронасос допускается эксплуатировать во взрыво-опасных зонах, классов 1 и 2, опасных по паро- газовоздушным смесям категорий IIА и IIВ групп Т1, Т2 и ТЗ по ГОСТ Р 51330.13-99 согласно главы 7.3 “Правил устройства электроустановок”, изд. 6 1998 г.

      Климатическое исполнение и категория размещения электронасоса У* по ГОСТ 15150-69 при этом верхнее значение температуры окружающего воздуха не более плюс 40 °С. Степень защиты от внешних воздействий IР68 ГОСТ 14254-80.

Технические характеристики



Параметры Наименование
ГНОМ 100-25ЕХ ГНОМ 53-10Ех ГНОМ 50-25ЕХ ГНОМ 40-25ЕХ ГНОМ 25-20ЕХ ГНОМ 16-16ЕХ ГНОМ 10-10Ех
 Подача, м3 100 53 50 40 25 16 10
 Напор, м 25 10 25 25 20 16 10
 Глубина погружения, м (не менее) 0,4
 Частота вращения (синхронная), с-1(об/мин) 50 (3000)
 Параметры энергопитания ~50 Гц, 380/660 В, трехфазное
 Потребляемая мощноль, кВт 11,0 3,5 7,5 6,5 3,0 2,4 1,2
 Потребляемый ток, А (не более) 19,0/12,5 9,4/3,9 14,0/8,0 11,5/7,1 6,0/33 5,0/2,б 3,5/1,4



Характеристика электронасосов при перекачивании воды плотностью 1000 кг/м3


Габаритный чертеж взрывозащищенного электронасоса типа ГНОМ






Обозначение электронасоса Высота, L, мм Максим. поперечный размер, В, мм Условный проход шланга, Dy, мм Присоединительный диаметр отверстий для патрубка, D, мм Размер отверстий для резьб, М, мм Количество отверстий Масса в сборе, кг (не более)
 ГНОМ 100-25 Ех 735 350 100 133 М10-6Н 3 130
 ГНОМ 53-10 Ех
 ГНОМ 50-25 Ех
 ГНОМ 40-25 Ех
 ГНОМ 25-20 Ех 695 320 63 98 М8-6Н 3 70
 ГНОМ 16-16 Ех
 ГНОМ 10-10 Ех
