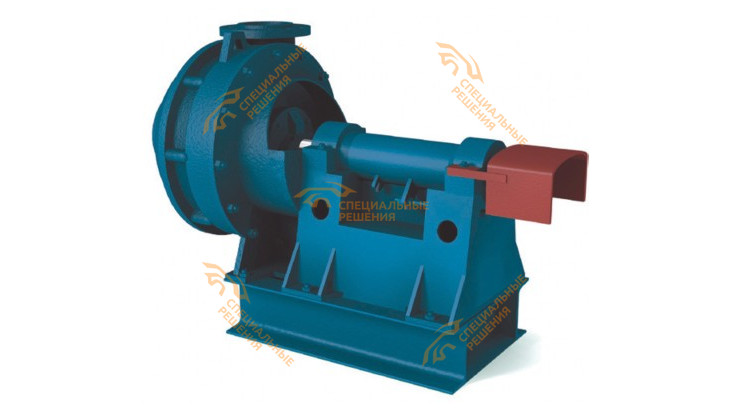

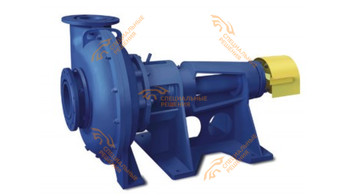

Насосы грунтовые типа: ГрАТ, ГрАК, ГрАР

Насосы грунтовые типа: ГрАТ, ГрАК, ГрАР

Под заказ
  • ГрАТ 350/40
Описание

      Насосы центробежные ГрАТ, ГрАК, ГрАР и агрегаты электронасосные на их базе предназначены для перекачивания абразивных гидросмесей с плотностью до 2200 кг/м3, водородным показателем рН от 6 до 12, температурой от от 5 до 70оС, с твердыми включениями объёмной концентрации до 30% и микротвердостью до 11000 МПа.

      Насосы, входящие в агрегаты по материалу проточной части и конструкции корпуса могут быть ГрАТ, ГрАК и ГрАР. Применять насосы ГрАТ, ГрАР следует для перекачивания гидросмесей с максимальной крупностью твердых включений до 6 мм, насосы ГрАК - до 1 мм.

Условные обозначение насоса при заказе




Выбор опорной стойки

Типоразмер 85/40 170/40 225/67 350/40 450/67 700/40 900/67 1400/40
Частота вращения, об/мин 1450 1200 965 1450 1200 965 1450 1200 965 1450 1200 965 1450 1200 965 1450 1200 965 962 725 585 725 580 485
Номер опорной стойки Плотность, кг/м3 1300 0 I 0 II I II I III II II   III   III
1600 I I II I II I III II III II IV III IV III
2200 I II I III II II III III - -



Применяемые подшипники



Наименование показателя Величина для опорной стойки
0 I II III IV
Условное обозначение подшипника:
 Передняя опора 3614 3615 3622 или 66322 3626 3632 или 46234
 Задняя опора 3614 3615 3620 или 320 1027320 или 320 3624 1027324 3536
 Ориентировочный расход смазки для подшипникового узла:
 литол-24 ГОСТ 21150-87 в один подшипник 120...140 120...140 240...270 600...700 -
 И-50А ГОСТ 20799-88, л     5,3 9,5 34

Характеристика грунтовых насосов типа ГрАТ, ГрАК


Технические характеристики



Марка Подача воды в сальник, м/ч Номинальные параметры Диаметр колеса, м Габаритные Масса, кг  Двигатель
Подача, м3 Напор, м Плотность/ температура размеры, мм LxBxH Марка Мощность, кВт Частота, об/мин
 ГрАК 85/40/0-1,3 3,5 85 40 1,3 т/м3 5...60°С 345 1795x545x810 780 4АМ180М4 30 1500
 ГрАК 85/40/0 1330x620x695 601 - - -
 ГрАК 85/40/0-1,3 1905x620x830 930 4АМ180М4 30 1500
 ГрАТ 85/40/0 1330x620x695 611 - - -
 ГрАТ 85/40/0-1,3 1905x620x830 940 4АМ180М4 30 1500
 ГрАК 85/40/I 1,6т/м3 5...70°С 1480x680x765 832 - - -
 ГрАК 85/40/1-1,6 2165x680x900 1300 4AM200L4 45 1500
 ГрАК 85/40/1-16-1,6 56 17 2015x680x900 1140 4АМ160М6 15 1000
 ГрАК 85/40/1-20-1,6-К 70 27 1345x680x1575 1210 4AM180S4 22 1500
 ГрАТ 85/40/1 85 40 1480x680x765 842 - - -
 ГрАТ 85/40/1-1,6 2165x680x900 1310 4AM200L4 45 1500
 ГрАТ 85/40/1-16-1,6 56 17 2015x680x900 1150 4АМ160М6 15 1000
 ГрАТ 85/40/1-20-1,6-К 70 27 1345x680x1575 1220 4AM180S4 22 1500
 ГрАР 85/40/1-1,6 3,5 85 40 2165x680x900 1265 4AM200L4 45 1500
 ГрАК 170/40/1 170 40 1480x715x805 986 - - -
 ГрАК 170/40/1-1,6 2265x750x940 1655 4AM250S4 75 1500
 ГрАК 170/40/1-16-1,6 112 17 2050x715x940 1315 4АМ180М6 18,5 1000
 ГрАК 170/40/1-16-1,6-К 1370x715x1565 1370 4АМ160М4 18,5 1500
 ГрАК 170/40/1-20-1,6-К 140 27,5 1370x715x1510 1510 4АМ200М4 37 1500
 ГрАТ 170/40/1 170 40 1480x715x805 981 - - -
 ГрАТ 170/40/1-1,6 2265x750x940 1650 4AM250S4 75 1500
 ГрАТ 170/40/1-16-1,6 112 17 2050x715x940 1310 4АМ180М6 18,5 1000
 ГрАТ 170/40/1-16-1,6-К 1370x715x1565 1365 4АМ160М4 18,5 1500
 ГрАТ 170/40/1-20-1,6-К 140 27,5 1370x715x1510 1505 4АМ200М4 37 1500
 ГрАТ 170/40/11-2,2 4,5 170 40 2,2 т/м3 5...70°С 1,6т/м3 5...70oС 2550x765x1050 1760 4АМ250М4 90 1500
 ГрАТ 225/67/11 4,5 225 67 430 1730x800x965 1465 - - -
 ГрАТ 225/67/11-1,6 225 67 2815x930x1105 2705 AI4P315S4 160 1500
 ГрАТ 225/67/11-16-1,6-К 150 30 1575x800x1586 2090 4AM200L4 45 1500
 ГрАТ 225/67/11-20-1,6-К 185 45 1650x800x1720 2350 4АМ250М4 90 1500
 ГрАТ 225/67/111-2,2 5 225 67 2,2 т/м3 5...70°С 3195x930x1215 3465 4А315М4 200 1500
 ГрАК 350/40/11 4,5 350 40 1,6 т/м3 5...70°С 510 1705x940x1005 1635 - - -
 ГрАК 350/40/11-1,6 2540x940x1145 2828 4AMH315S6 132 1000
 ГрАК 350/40/11-14-1,6-К 300 30 1530x940x1640 2711 4AH280S6 90 1000
 ГрАТ 350/40/11 350 40 1705x940x1005 1680 - - -
 ГрАТ 350/40/11-1,6 2540x940x1145 2903 4AMH315S6 132 1000
 ГрАК 350/40/11-12-1,6 265 22,5 2710x940x1145 2316 4А28058 55 750
 ГрАК 350/40/II-12-1,6-К 1530x940x1610 2474 4АМ250М6 55 1000
 ГрАТ 350/40/11-12-1,6 2710x940x1145 2361 4А28058 55 750
 ГрАТ 350/40/Н-12-1,б-К 1530x940x1610 2520 4АМ250М6 55 1000
 ГрАТ 350/40/11-14-1,6-К 300 30 1530x940x1640 2757 4AH280S6 90 1000
 ГрАТ 350/40/11-2,2 350 40 2,2 т/м3 5...70°С 2990x940x1145 3794 4А355М6 200 1000
 ГрАТ 450/67/11 335 37,5 1,6 т/м3 5...70°С 630 1900x1080x1165 2429 - - -
 ГрАТ 450/67/11-12-1,6 3086x1080x1285 4190 4A355S8 132 750
 ГрАТ 450/67/11-12-1,3-К 1,3 т/м3 5...70°С 1890x1080x1710 3575 4AH280S6 90 1000
 ГрАТ 450/67/111 5 450 67 1,6 т/м3 5...70°С 2220x1080x1265 2850 - - -
 ГрАТ 450/67/111-1,6 3455x1080x1415 4890 4АН355М6 250 1000
 ГрАТ 450/67/111-14-1,6-К 390 50 2130x2225x1395 4880 4А355М6 200 1000
 ГрАТ 450/67/111-2,2 450 67 2,2 т/м3 5...70°С 3561x1110x1530 5535 А4-400Х-6 400 1000
 ГрАК 700/40/11-1,3 5 700 40 1,3 т/м3 5...70°С 535 3100x1087x1185 4420 4А355М6 200 1000
 ГрАК 700/40/11-12-1,6 4,5 520 22,5 1,6 т/м3 5... 70°С 2960x1087x1185 3587 4А315М8 110 750
 ГрАК 700/40/III 5 700 40 2155x1087x1145 2530 - - -
 ГрАК 700/40/111-1,6 3205x1087x1295 4377 4АМН355М6 250 1000
 ГрАК 700/40/111-14-1,6-К 600 30 1975x2240x1295 4521 4A355S6 160 1000
 ГрАТ 700/40/11-12-1,6 4,5 520 22,5 2960x1087x1185 3802 4А315М8 110 750
 ГрАТ 700/40/11-1,3 5 700 40 1,3 т/м3 5...70°С 3100x1087x1185 4442 4А355М6 200 1000
 ГрАТ 700/40/111 1,6 т/м3 5...70°С 2155x1087x1145 2750 - - -
 ГрАТ 700/40/111-1,6 3205x1087x1295 4557 4АМН355М6 250 1000
 ГрАТ 700/40/111-14-1,6-К 600 30 1975x2240x1295 4743 4A355S6 160 1000
 ГрАТ 700/40/111-2,2 700 40 2,2 т/м3 5...70°С 3495x1110x1530 5507 А4-400Х-6 400 1000
 ГрАТ 900/67/111-10-1,6-К 540 24 1,6 т/м3 5...70°С 685 2100x2170x1315 5770 4A355S8 132 750
 ГрАТ 900/67/IV 5,5 900 67 2498x1230x1400 5150 - - -
 ГрАТ 900/67/IV-1,6 4240x1395x1890 9041 ДА304-450У-6 630 1000
 ГрАТ 900/67/1У-12-1,6 670 37,5 4160x1395x1795 8301 ДА304-400У-8 250 750
 ГрАК 1400/40/IV 1400 40 720 2525x1455x1490 5730 - - -
 ГрАК 1400/40/IV-1.6 4215x1525x1890 9765 ДА304-450У-8 500 750
 ГрАК 1400/40/111-10-1,6 5 1100 25 3882x1525x1880 7559 ДА304-450Х-10 250 600
 ГрАК 1400/40/111-8-1,6-К 935 18 2120x2310x1510 6425 4А355М8 160 750
 ГрАТ 1400/40/111-10-1,6 1100 25 3882x1525x1880 7509 ДА304-450Х-10 250 600
 ГрАТ 1400/40/III-8-1,6-К 935 18 2120x2310x1510 6375 4А355М8 160 750
 ГрАТ 1400/40/1V 5,5 1600 50 790 2525x1455x1490 5700 - - -
 ГрАТ 14O0/4O/IV 1400 40 720 2525x1455x1490 5660 - - -
 ГрАТ 1400/40/IV-1.6 4267x1525x1890 9705 ДА304-450У-8 500 750

Габаритно-присоединительные размеры электронасосов




Наименование насоса Размеры, мм
Н Н1 Н2 Н3 L I L1 L2 А А1 В B1 B2 B3 D D1 D2 D3 D4 D5 D6 D7 d d1 d2 n n1 n2
 ГрАТ, ГрАК, ГрАР 85/40/1-1,6 915 775 355 695 1476 230 36 570 190 395 680 165 540 600 280 240 220 100 280 220 240 70 22 22 М20 8 4 4
 ГрАТ, ГрАК, ГрАР170/40/1-гв 945 805 385 735 1335 235 36 570 190 395 710 200 540 600 330 280 240 125 330 242 280 100 26 26 - 12 12 -
 ГрАТ, ГрАК, ГрАР 170/40/11-2,2 1025 885 385 735 1715 245 208 490 310 460 710 200 660 730 330 280 240 125 330 242 280 100 26 26 - 12 12 -
 ГрАТ 225/67/11-1,6 1105 965 465 865 1727 260 208 490 310 460 800 220 660 730 365 325 295 158 335 268 295 125 22 22 М20 8 8 4
 ГрАТ ГрАК, ГрАР 350/40/11-1,6 1145 1005 505 970 1700 257 208 490 310 460 930 285 660 730 425 370 335 200 395 300 340 150 30 30 М27 12 8 4
 ГрАТ 450/67/III-T6 1405 1265 665 1200 2173 293 218 490 470 470 1080 345 720 790 460 410 370 200 405 320 355 150 26 26 - 12 12 -
 ГрАТ, ГрАК 700/40/III-T6 1285 1145 545 1095 2110 303 218 600 470 470 1087 320 720 800 460 410 370 250 485 390 430 200 26 30 27 12 12 4
 ГрАТ, ГрАК 900/67/111-1,6 1450 1300 700 1315 1990 330 218 600 470 470 1230 380 720 800 520 470 430 250 510 410 450 200 26 33 - 16 16 -
 ГрАТ, ГрАК 900/67/IV-T6 1560 1400 700 1315 2278 215 242 710 554 554 1230 380 850 970 520 470 430 250 510 410 450 200 26 33 - 16 16 -
 ГрАТ, ГрАК 1400/40/111-1,6 1535 1390 785 1495 2010 335 267 600 470 470 1455 460 720 800 565 515 482 350 610 505 550 300 26 33 - 16 16 -
 ГрАТ ГрАК 1400/40/1V-1,6 1645 1490 785 1495 305 380 322 710 554 554 1455 460 850 970 565 515 482 350 610 505 550 300 26 33 - 16 16 -
