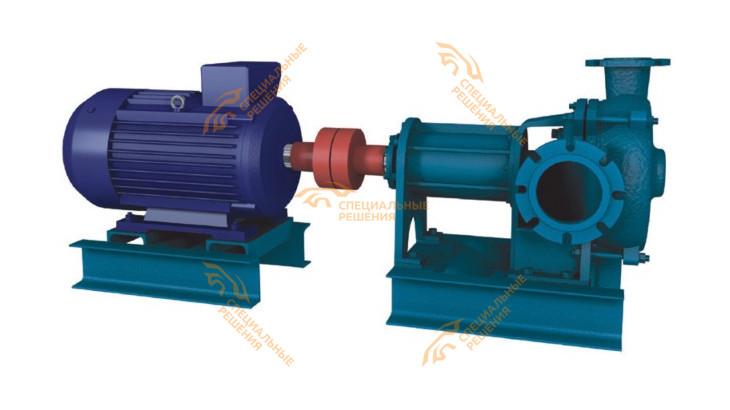

Центробежный песковый насос с боковым входом ПБА

Центробежный песковый насос с боковым входом ПБА

Под заказ
  • ПБА
Описание

      Агрегаты электронасосные песковые типа ПБА предназначены для перекачивания абразивных гидросмесей, воды с песком, дроблёной рудой и другими твёрдыми частицами микротвёрдостью до 11000 МПа, с концентрацией твёрдого вещества по обьёму до 30%, плотностью гидросмеси до 2200 кг/м3, водородным показателем рН от 6 до 12, температурой до 70оС, крупностью твёрдых включений до 6 мм.

Технические характеристики



Параметры Наименование
ПБА 100-195/52 ПБА 100-170/40 ПБА 100-140/27,5 ПБА 100-112/17 ПБА 150-350/40 ПБА 150-400/52 ПБА 150-300/30
 Подача, м3 195 170 140 112 350 400 300
 Напор, м 52 40 27,5 17 40 52 30
 Кавитационный запас, м, не более 4,5 4,5 3,1 2,2 4,3 4,5 3,2
 Частота вращения, с-1(об/мин) 27,5(1650) 24,2(1450) 20(1200) 16,1 (965) 16,1 (965) 18,3(1100) 13,8(830)
 Размер проходного сечения в колесе, мм 50 65
 Мощность электродвигателя, кВт 90 55 30 15 110 160 75
 Крупность твердых частиц, мм, не более б
 Допустимая плотность гидросмеси, кг/м3 1840 1680 1620 1610 1740 1700 1840
 КПД, % 60 60 60 59 64 64 64
 Электродвигатель 4А250М4 4А255М4 4АМ180М4 4АМ160М6 4AM315S6 4A355S6 4АНМ250М6

Условные обозначение насоса при заказе


Характеристика электронасосов при перекачивании воды плотностью 1000кг/м3


Габаритный чертеж электронасосного агрегата типа ПБА с клиноременной передачей




Наименование насоса ПБА 100-140/27,5 ПБА 100-195/52 ПБА 150-300/30 ПБА 150-400/52
Размеры, мм А 540 440
А1 445 490 576 685
А2 200 350 350 660
А3 550 720
А4 233 350
А5 760 650 673 654
В 730 1030
b 390 540
b1 600 788
b2 24 24
b3 18 24
b4 25 30
b5 20 30
D1 280 335
D 215 280
d 150 200
d1 240 295
d2 100 150
d3 180 240
L 1815 2035 2000 2573
L1 1460 1655 1766 2110
I 765 865
I1 480 590 590 750
I2 155 280
I3 178 277
I4 120 120 45
I5 105 20
H 1490 1480 1632 1723
h 470 580
h1 335 500
Масса насоса, кг 575 972
Масса агрегата, кг 995 1455 1784 2900



Габаритный чертеж электронасосного агрегата типа ПБА с передачей через упругую муфту




Наименование насоса ПБА 100-112/17 ПБА 100-170/40 ПБА150-350/40
Размеры, мм А 540 576
А1 555 630 782
А2 210 310 440
А3 550 720
А4 233 350
А5 364 516 720
В 730 1030
b 390 540
b1 600 600 788
b2 408 560 788
b3 18 24
b4 25 30
b5 20 30
D1 280 335
D 215 280
d 150 200
d1 240 295
d2 100 150
d3 180 240
L 1815 2035 2460
L1 1460 1655 2004
I 765 865
I1 340 430 620
I2 155 280
I3 178 277
I4 35 40 62
I5 105 20
H 805 1080
h 470 580
h1 335 500
h2 160 95 0
Масса насоса, кг 575 972
Масса агрегата, кг 850 1058 2202
