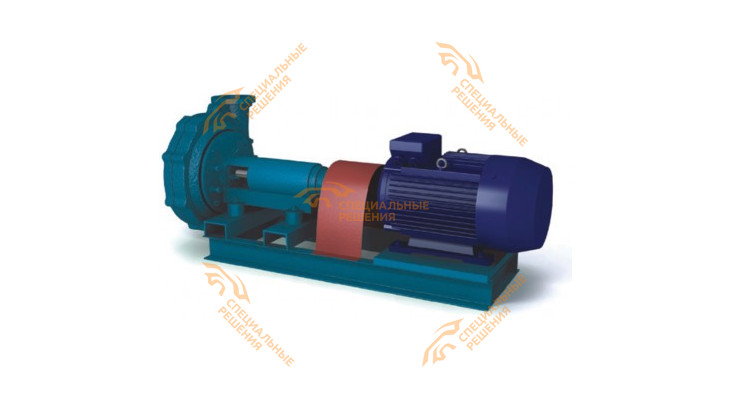

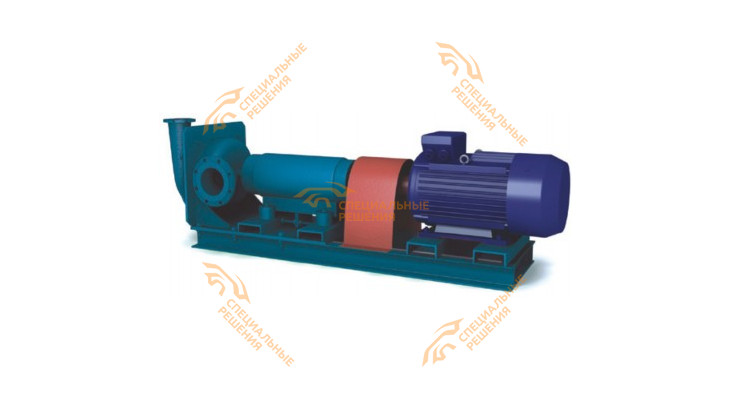

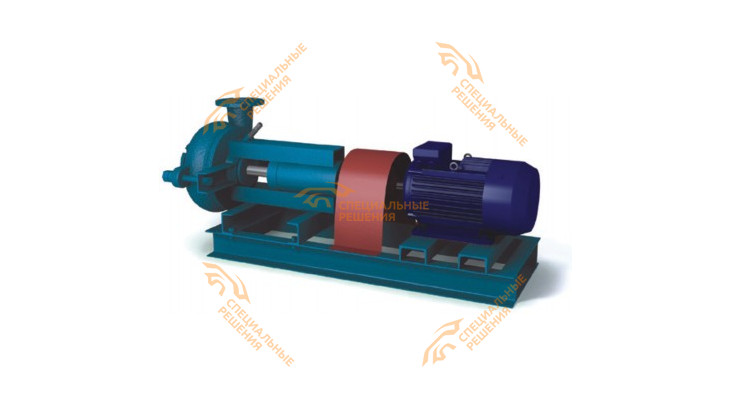

Насосы песковые горизонтальные типа: П, ПР, ПК, ПБ

Насосы песковые горизонтальные типа: П, ПР, ПК, ПБ

Под заказ
  • ПБ 63/22,5
  • ПБ 63/22,5
  • ПР 12,5/12,5
Описание

      Центробежный насос П* в составе электронасосного агрегата, предназначен для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других абразивных гидросмесей с водородным показателем рН от 6 до 8, плотностью до 1300 кг/м3, концентрацией твердых включений до 25%, микротвёрдостью до 9000 МПа, максимальными размерами до 6 мм, температурой от 5°С до 60°С.

      Серийно выпускаемый насос предназначен для эксплуатации в отапливаемых помещениях или в неотапливаемых помещениях и под навесом при температуре окружающего воздуха от - 30°С до + 40°С.

      Насос применяется в горнорудной, металлургической, строительной и других отраслях промышленности. Насос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях.

Технические характеристики



Наименование Параметры
Подача, м3 Напор, м Рабочая зона по подаче, м3 Кавитационный запас, м, не более КПД,% Мощность приводного электродвигателя, кВт Частота вращения (синхронная), с-1об/мин)
П 12,5/12,5    ПР 12,5/12,5 12,5 12,5 10-15 2 53 2,2 25 (1500)
П 12,5/12,5    ПР 12,5/12,6 3
ПБ 40/16 40 16 20-46 3,5 50 5,5
ПБ 63/22,5 63 22,5 34-70 4 15
ПР 63/22,5 11
ПР 63/31,5 31,5 40-100 0 15
ПК 63/22,5 22,5 34-70
ПБ 100/16 100 16 62-120 3,8
ПБ 100/31,5 31,5 55-120 4,3 54 30
ПБ 160/20 160 20 80-180 5 56
ПБ 160/40 40 85-180 0 60 55
ПБ 250/28 250 28 140-290 7 63
ПБ 250/56 56 155-280 58 110
ПБ 315/40 315 40 200-400 8 65
ПБ 315/56 56 240-440 0 59 160
ПБ 315/16 315 180-370 4,5 68 45 16,6 (1000)



Характеристика песковых насосов горизонтального типа




Основное обозначение насоса при заказе




Габаритный чертеж электронасоса П, ПР 12,5/12,5








Наименование электронасоса L1, мм L2, мм Масса насоса без электродвигателя (с электродвигателем), кг Мощность приводного электродвигателя, кВт
 П 12,5/12,5-СП-2,2 392 854 50 (68) 2,2
 ПР 12,5/12,5-СП-2,2 392 854 51 (69) 2,2
 П 12,5/12,5-СП-3,0 398 958 50 (77) 3
 ПР 12,5/12,5-СП-3,0 398 958 51 (78) 3



Габаритный чертеж электронасоса ПБ 1-ой группы




модель насоса Тип двигателя Мощность, кВт Размеры, мм Масса насоса, кг Масса агрегата, кг
А А1 А2 В b d d1 d2 d3 L I I1 I2 H h
ПБ 40/16 4А112М4 5,5 147 420 253 517 15 50 90 110 140 1310 1100 100 40 545 265 23Q5 286,5
ПБ 63/22,5 4A160S4 15 170 420 256 560 15 65 112 145 180 1505 1100 105 40 545 265 2465 373,5
ПБ 100/16 4A160S4 15 178 420 261 576 20 80 133 160 195 1520 1100 105 40 545 265 2515 378,5



Габаритный чертеж электронасоса ПБ 2-ой и 3-ей группы




модель насоса Тип двигателя Мощность, кВт Размеры, мм Масса насоса, кг Масса агрегата, кг
А А1 А2 В b d d1 d2 d3 L I I1 I2 H h
ПБ 100/315 4А180М4 30 197 630 325 735 20 80 133 160 195 1885 1520 38 168 800 360 586 776
ПБ 160/20 4A180S4 30 207 630 330 745 20 100 158 180 215 1890 1520 43 168 800 360 578 768
ПБ 160/40 4А225М4 55 230 670 330 768 20 100 158 180 215 1980 1640 43 168 800 360 617 958
ПБ 250/28 4А225М4 55 240 670 335 793 20 125 184 210 245 1990 1640 46 168 800 370 625 966
ПБ 250/56 4А280М4 110 270 750 360 822 20 125 188 210 245 2357 1840 93 150 950 400 1060 1842
ПБ 315/16 4A250S6 45 296 710 370 866 23 150 212 240 280 2210 1730 103 150 950 400 1078 1510
ПБ 315/40 4A280S4 110 282 750 360 852 23 150 212 240 280 2375 1840 93 150 990 440 1058 1840
ПБ 315/56 4A315S4 160 285 750 360 855 23 150 212 240 280 2555 2010 93 150 1000 450 1098 2211



Габаритный чертеж электроагрегата ПР, ПК 63/22,5




Наименование электронасоса Тип электродвигателя Мощность двигателя, кВт L, мм Масса насоса, кг Масса агрегата, кг
 ПР 63/22,5-СП-11 АД132М4 11 1310 215 290
 ПР63/22,5-СП-15 АД 160S4 15 1441 230 357
 ПК 63/22,5-СП-11 АД 132М4 11 1310 220 295,5
 ПК 63/22,5-03-15 АД 160S4 15 1441 236 363
 ПР63/31,5-СП-15 АД 160S4 15 1441 240 367
 ПР 100/16-СП-15 АД 160S4 15 1441 232 359
