Барабанные магнитные сепараторы серии БСМ

Под заказ

Цена по запросу

Описание
Технические характеристики
Документация

Назначение магнитного сепаратора БСМ

Сепараторы БСМ используются для удаления ферромагнитных и слабомагнитных включений, а также для процессов обогащения в сухой среде. За счёт мощной магнитной системы, оборудование обеспечивает индукцию в рабочей зоне от 0,08 до 1,0 Тл. Оборудование позволяет выявлять металлические включения от 300 мм до 0,02 мм. Их применение обеспечивает очистку продукта и защиту оборудования от повреждений.

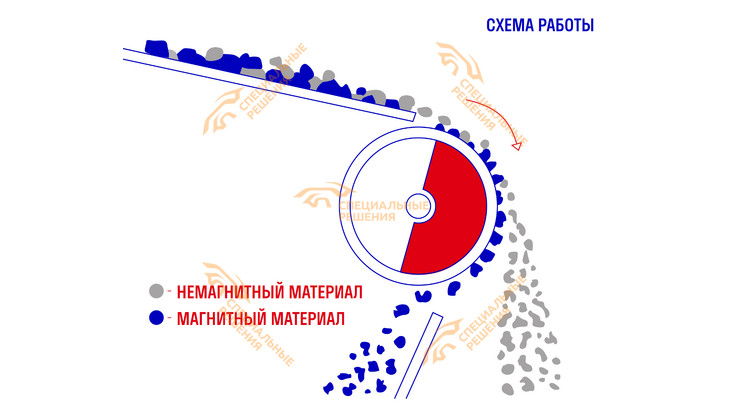

Принцип действия

В основе работы лежит разделение материала по магнитным свойствам.

Магнитная система (NdFeB) фиксируется внутри барабана на сектор 180°.
Внешний барабан из нержавеющей стали вращается вокруг магнитной системы при помощи мотор-редуктора.
Материал подаётся на вращающуюся обечайку, где ферромагнитные частицы под действием магнитного поля притягиваются и удерживаются.
При выходе из зоны действия поля, магнитные включения автоматически сбрасываются рёбрами-сбрасывателями, а немагнитный материал отделяется дальше.

Область применения сепаратора БСМ

Сепараторы данного типа, как правило, применяют для выделения магнитовосприимчивых включений разных размеров (в том числе появляющегося от износа оборудования натира) из сухих сыпучих материалов, обогащения руд, при переработке отвалов шлаков и при решении ряда других, не менее важных, задач сепарации, в которых основную ценность составляет именно магнитная составляющая сепарируемого материала.

Учитывая степень магнитной восприимчивости транспортируемого материала и различных включений, для оптимальной работы, производится подбор системы с нужной величиной магнитной индукции, которая выбирается из интервала 100 – 900 мТл (1000 – 9000 Гс), что в свою очередь, равняется напряжённости поля в 80 – 720 кА/м (1000 – 9000 Э).

Магнитные сепараторы серии БСМ, по сравнению с электромагнитными аналогами, имеют много преимуществ, например: за счет применения постоянных магнитов, они не требуют затрат на электроэнергию для создания магнитных полей; они более надежны в эксплуатации, имеют небольшие габариты и вес.

По желанию заказчика, обечайка барабана может быть футерована полиуретаном или оснащена заменяемыми защитными накладками сделанными из нержавеющей стали, что позволит им работать с высокоабразивными материалами.

Установка

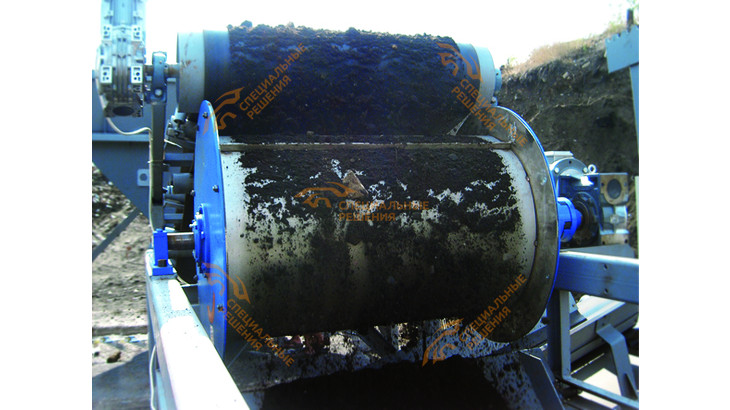

Барабанные системы БСМ монтируются в пунктах пересыпа сырья с одного транспортёра на другой. Такая компоновка требует минимальных изменений существующей линии и позволяет легко интегрировать оборудование в производственный процесс. Для работы с абразивными материалами предусмотрена защита обечаек полиуретановой футеровкой или сменными накладками из нержавеющей стали.

Популярно среди пользователей: Шкивные железоотделители серии СМБ

Фракция сепарируемого материала	от 0,1 до 50 мм;
Влажность сепарируемого материала	до 5%;
Производительность	от 0,010 до 30 т/час;
Материал магнитной системы	Nd-Fe-B, (BH) max > 300 кДж/м 3 ;
Магнитная индукция на поверхности магнитных блоков при t=20(°С)	от 150 до 700 мТл;
Максимальная рабочая температура	до +80°С;
Очистка магнитного сепаратора	автоматическая;
Срок стабильности магнитных свойств	не менее 10 лет.
Остальные технические характеристики вы можете посмотреть на вкладке «Документация»
