Инерционные грохоты: назначение, устройство и принцип работы

Грохот инерционного типа — машина для разделения сыпучих и кусковых материалов по размеру частиц. Его применяют на этапах дробления, сортировки и подготовки сырья. Такая техника получила широкое распространение благодаря простой кинематике, высокой производительности и устойчивой работе при значительных нагрузках. При амплитуде колебаний 2-8 мм и частоте 700-1500 об/мин такие установки обрабатывают до нескольких сотен тонн материала в час.

Что такое инерционные грохоты

Это вибрационные машины, в которых короб приходит в движение под действием неуравновешенных вращающихся масс. Вибратор с эксцентриком создает центробежную силу. Эта сила передает колебания на короб с ситами, материал перемещается по поверхности и разделяется по фракциям. В отличие от самобалансных моделей с двумя валами, в инерционные часто встроен только один эксцентриковый вал. По сравнению с грохотами с принудительным направленным приводом, конструкция инерционного типа проще по кинематике и обслуживанию.

Назначение и задачи инерционных грохотов

• Разделение материалов по крупности
• Классификация сыпучих и кусковых материалов
• Подготовка сырья к дальнейшей переработке
• Выделение товарных фракций перед складированием
• Контроль крупности перед подачей в мельницы и дробилки.

Оборудование применяют после первичного и вторичного дробления, а также на этапах окончательной сортировки.

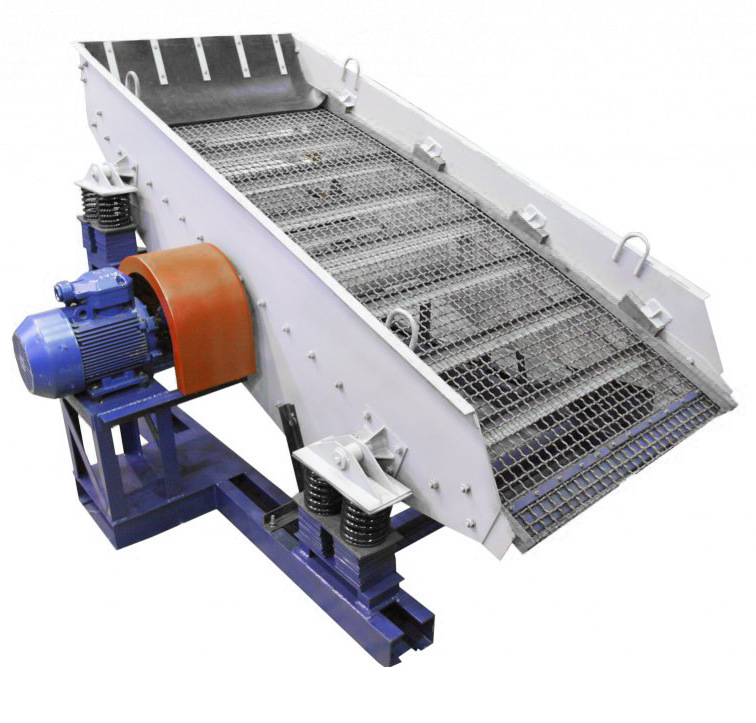

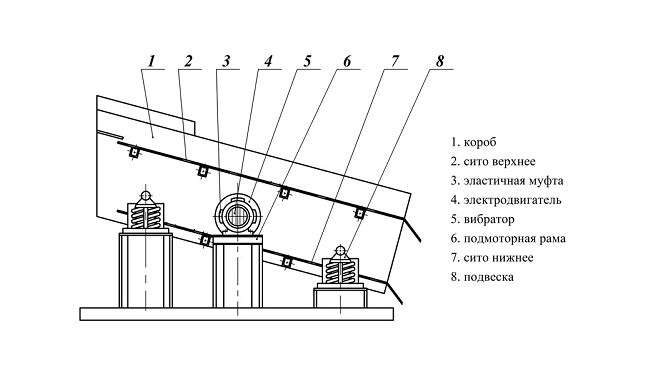

Устройство инерционного грохота

• Короб (рама). Металлическая сварная конструкция из листовой стали толщиной 8-20 мм. Внутри размещают просеивающие поверхности.
• Просеивающая поверхность. Сито или решетка из стали, полиуретана, резины. Размер ячеек — от 2 до 100 мм в зависимости от задачи.
• Вибратор (эксцентриковый вал). При вращении создает центробежную силу, вызывающую колебания короба.
• Подшипниковые узлы с усиленной смазкой. Они воспринимают динамические нагрузки и работают при частоте вращения до 1500 об/мин.
• Асинхронный привод (электродвигатель). Имеет мощность от 2 до 45 кВт в зависимости от размера машины. Передача вращения идет через клиноременную передачу или муфту.
• Опоры и амортизаторы. Пружины или резинометаллические элементы, изолирующие вибрацию от основания и задающие режим колебаний.

Принцип работы инерционного грохота

Электродвигатель приводит во вращение эксцентриковый вал, который создает центробежную силу. Короб получает колебательное движение по круговой или близкой к ней траектории. Материал поступает на верхнее сито. Частицы меньшего размера проходят через отверстия и попадают на следующий ярус либо в разгрузочный лоток. Крупные куски сходят с поверхности в отдельный разгрузочный поток. Угол наклона короба обычно составляет 10-25 градусов. Производительность зависит от площади сит, частоты колебаний и гранулометрического состава материала.

Какие материалы обрабатываются?

• Щебень и гравий
• Песок природный и дробленый
• Известняк
• Гранит
• Уголь
• Руды черных и цветных металлов
• Шлак
• Строительный лом
• Вторичные минеральные материалы

Преимущества и ограничения

К плюсам оборудования относятся:

• простое устройство инерционного грохота;
• высокая производительность при компактных габаритах;
• широкий диапазон типоразмеров;
• работа с фракциями от 2 до 300 мм;
• возможность установки нескольких ярусов сит.

Среди ограничений следующее:

• снижение эффективности при влажности материала выше 8-10%;
• налипание глины и мелкой фракции на сито;
• потребность в точной настройке частоты и амплитуды;
• износ подшипников при перегрузке;
• повышенный уровень шума — до 85-100 дБ.

Области применения

Инерционные грохоты используют:

• в горнодобывающей промышленности для классификации руд и угля;
• в производстве строительных материалов при сортировке щебня, песка и отсева;
• при переработке нерудных материалов для выпуска фракционного заполнителя;
• в металлургии для сортировки агломерата и шлака.

Инерционный грохот обрабатывает сырье за счет колебаний, возникающих при вращении неуравновешенных масс. Конструкция очень простая, состоит из короба с ситами, вибратора, привода и системы опор. Машина подходит для разделения широкого спектра минерального сырья по крупности и подготовки его к дальнейшим технологическим операциям. Для более подробного ознакомления с ассортиментом и характеристиками различных моделей инерционных грохотов рекомендуем перейти на соответствующую страницу каталога.
